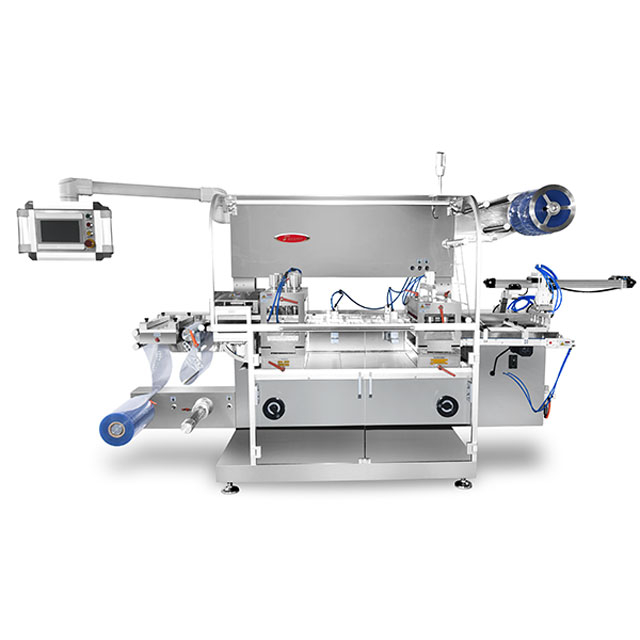

SMT-510阳台式泡罩机

状态:
数量:

型号:SMT-510

适用范围:适用于对各种口服液、针剂或药品等的成型制托

技术规格

电源:AC380V 50/60HZ 3PH

总功率:5.0KW

外形尺寸:3500×1020×1760mm(L×W×H)

整机重量:2000kg

速度:0-30次/分

成型面积:标准L:350×W:110×H:30(mm)

尺寸范围:标准20—120mm,定制60-160mm

适用材料:无毒PVC膜片  0.15—0.5mm×420mm

纸管孔径:70—76mm

气泵容量:>0.3m3(自备)

压力:0.6—0.8Mpa

模具冷却:自来水循环耗水量60L/h或冷水机
